IOT комплект: wemos D1 Mini Pro ESP8266 32 МБ, щит двойной, ProtoShield, кнопки, реле, данные журнала совместимый для Arduino fiwi

IoT KIT WeMos D1 Mini PRO ESP8266 32Mb Shield Set Dual ProtoShield Button Relay Data Log
  • Продавец RobotDyn Official Store
  • Список цен US $14.99piece
  • Продажная цена US $14.99piece
  • Доставка Бесплатная доставка
  • Вы экономите US $0.00piece0% off
  • Рейтинги 4.8 (10)

Характеристики товара

Индивидуальное изготовлениеДа
БрендRobotDyn

Oписание продукта

Этот комплект предназначен для изучения Интернета вещей, совместимых с проектами Arduino. В нем содержатся базовые модули и датчики, с помощью которых вы можете сделать свои проекты IOT. А также делаем проекты для устройств управления, через Wi-Fi.
Wi-Fi wemos D1 Mini Pro-интегрированный модуль esp8266 на основе Wi-Fi с поддержкой микропроцессорного блока + 32 МБ (мегабит) флэш-памяти.

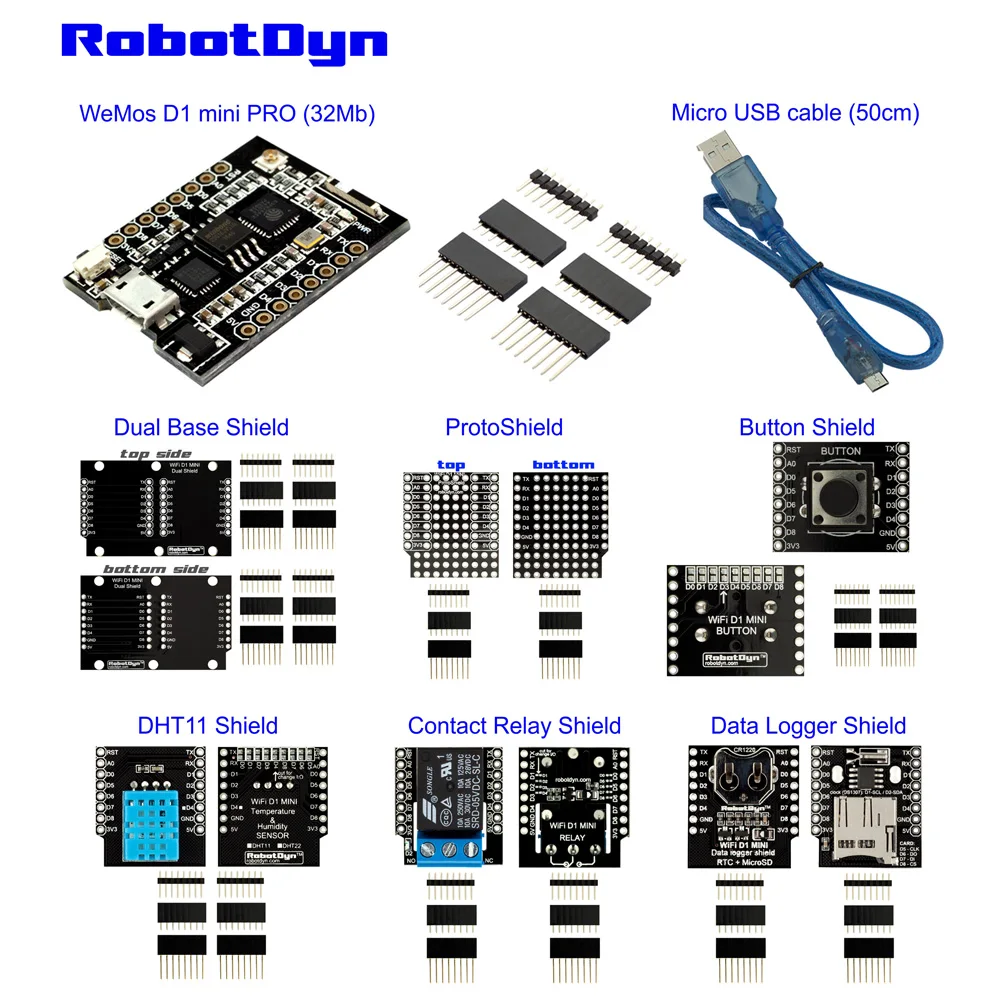

Для использования WiFi D1 Mini Pro board в Arduino IDE необходимо установить Библиотеку для esp8266. Набор IOT wemos содержит:

1. wemos D1 Mini Pro (32 МБ)-1 комплект
2. микро USB кабель (50 см)-1 шт.
3. двойной базовый щит-1 Набор
4. протощит-1 комплект
5. кнопочный щит-1 комплект
6. Реле контактного реле-1 комплект
7. файл регистратора данных-1 Набор
8. DHT11 щит-1 комплект

Wifi D1 Mini Pro:
:

Wi-Fi D1 Mini ProЯвляется интегрированнымESP8266На базе Wi-Fi включен микропроцессорный блок +32 МБ(Мегабит) флэш-память.
На борту есть Встраиваемая керамическая WiFi антенна и розетка для подключения внешней антенны.
Для связи с ПК (usb-ttl), используется USB-драйверCP2104(Требуется установка драйвера)
Wifi D1 Мини плата с помощью Arduino IDE.
Для питания в, может использовать USB 5 В, или и DC-питание 4-9 В до pin 5 В (если есть любой щит для использования 5 в, лучше блок питания Ровно 5 В).
Для подключения аккумулятора, подключения к контакту 3.3 В

Двойной щит для wemos D1 Mini:

ProtoShield:

Кнопка щит:

Кнопка подключена к I/O d3. Вы можете изменить соединение с другими I/O, просто нужно разрезать соединение D3 и делать припой к другим соединениям.

Контакт реле Щит:

Если вы должны контролировать мощность переменного тока (огни, домашнее оборудование), для WiFi D1 Мини-доска. Это очень общее Контактное реле для управления в VAC 110/220 В (10A) И в DC 30 В (10A) мощность.
Контрольный штырь реле, подключенный к I/O d1. Вы можете изменить соединение с другими I/O, просто нужно отрезать соединение D1 и сделать припой к другим соединениям.
Для работы реле нужна мощность в 5 В.

Регистратор данных щит-RTC DS1307 с аккумулятором + MicroSD:

С этим журналом данных для WiFi D1 Мини-плата, можно сохранить данные для файлов на любом фат16 или FAT32 отформатированной SD-карте. Включенный rtc (часы реального времени) может использоваться для синхронизации всех ваших данных с текущим временем, так что вы точно знаете, что случилось, когда!
Интерфейс SD-карт работает с картами FAT16 или FAT32.
В режиме реального времени (RTC) сохраняет время даже при отключении питания. Монетарная ячейка резервного копирования последняя дата и время.
RTC защищена от неправильного подключения аккумулятора.
Распиновка:
RTC:
D1-SCL
D2-sda
Cd карты:
D5-CLK
D6-сделать
D7-di
D8-cs

Датчик t & H-DHT11:

Это-модуль DHT11 для измерения температуры и влажности. Это точный и недорогой сенсор, который включает АЦП для преобразования аналоговых значений влажности и температуры. 8-разрядный микроконтроллер в сенсоре используется для преобразования данных.
Он обеспечивает надежные результаты работы при влажности окружающей среды в диапазоне от 20% RH до 90% RH, и температурный диапазон от 0 ° С до 50 ° С. она охватывает потребности большинства домашних и повседневных условий применения.
Технические детали:

Питание: 3.3 В Ток: 2.5ма максимальное использование тока во время преобразования (когда запрос данных) Влажность: 20-90% ± 5% Температура: 0-50 ° ± 2% Частота дискретизации: ≤ 1 Гц Кабель Micro USB данных 2.0:

Это стандартный кабель micro usb, для данных USB 2.0.Идеально подходит для подключения этого комплекта к компьютеру.
